松野霍爾電流變送器選型說明

發布時間：2014-11-20 09:16:45　　文章來源：未知　　作者：test　　人氣：

   霍爾電流變送器可同時測量直流電流、交流電流或脈沖電流，且分為開環和閉環兩種，原邊副邊高度絕緣、變送器多種輸出：4-20mA、0-5V、±4V、±5V、傳感器輸出±20mA、±25mA、±50mA、±100mA、±150mA，開環型是開合式穿孔結構、安裝時不用切斷母線、安裝方便、低功耗。工作電源±15V、±12V、15V、12VDC、精度±0.5％、±0.2％FS，廣泛應用于電源裝置、電力系統、UPS電源、變頻器、電焊機等領域。

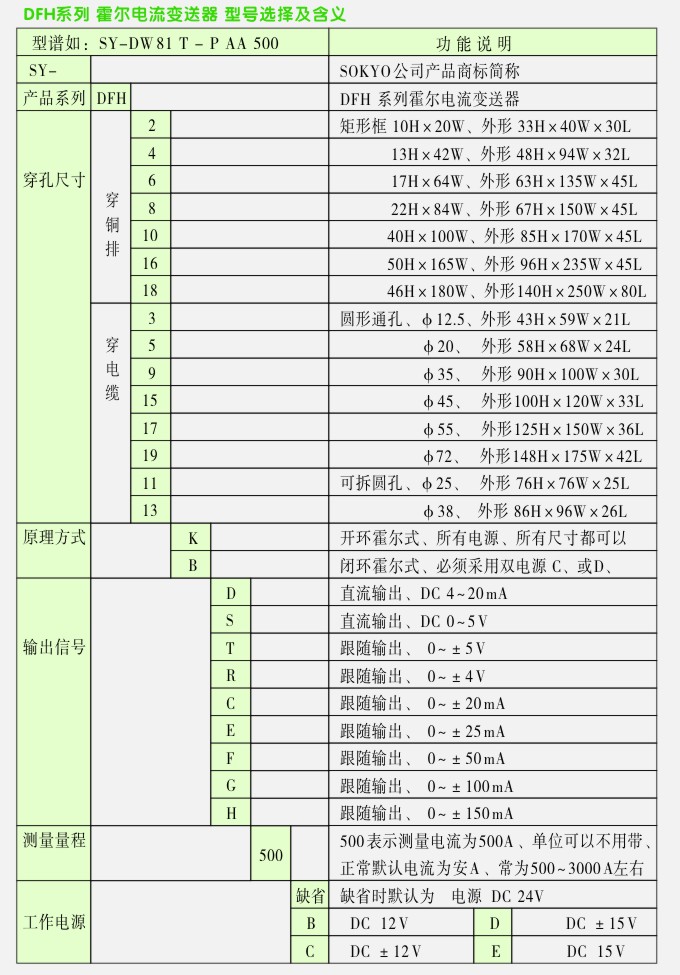

霍爾電流變送器選型說明
1、穿孔尺寸根據輸入電流的大小不同而選擇框或孔的尺寸大小不同。
2、偶數為矩形框孔、除尺寸2不可拆卸、尺寸4、6、8、10都可拆卸。奇數位圓形孔、尺寸1、3、5、7、9不可拆卸、尺寸11、13可拆卸。
3、尺寸1上不同的孔，是根據不同的電流取不同的孔，但屬同一外殼。
4、開環式有尺寸2、4、6、8、10、1、3、11、13、變送器輸出D、S、R、T
閉環式尺寸1、3、5、7、9  傳感器輸出C、E、F、G、H
舉例：
SY-DFH6-KD500A電流變送器、輸入電流0-500A、輸出4-20mA
SY-DFH9-BF300A電流傳感器、輸入電流±300A、輸出±100mA
