本文以青島橡膠谷為例，探討工業園區配電室電力監控系統的應用。
目前，供配電產業的發展及可靠性對國民經濟的發展起著舉足輕重的作用,全國各地重點工程項目、標志性建筑/大型公共設施等大面積用戶的急劇增加，對供配電系統的可靠性、安全性、實時性、易用性、兼容性及縮小故障影響范圍提出了更高的要求。

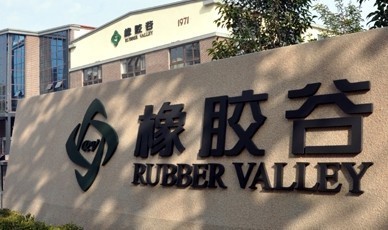

中國橡膠谷總面積3000多畝，其中核心區500多畝，規劃建筑面積近100萬平方米，以鄭州路為軸線，向科技大學四周輻射。中國橡膠谷由橡膠化工原材料、輪胎、制品、化工橡膠機械、機電電子等相關制造類企業的貿易公司及相關技術服務型企業、各類服務機構相融共生而成，將形成貿易、技術、人才、文化高度集聚的橡膠行業生態圈。
青島橡膠谷一期工程由一路10kV市電供電，通過2臺800kVA變壓器（T1、T2）和1臺1600kVA變壓器（T3）降壓至0.4kV后通過低壓配電柜送出至園區各處負載，橡膠谷一期配電室共有10kV配電柜5面，0.4kV配電柜28面，高、低壓回路共計115個，其中10kV避雷器柜上無監控裝置，所以本系統監控114個回路的工作狀態。T1、T2變壓器回路間設有母聯，并備有一臺800kVA柴油發電機在應急狀態下為一些重要回路供電， T3變壓器回路則單獨使用。
10kV回路的進線和饋線配有南京南瑞繼保的保護裝置，采集10kV回路的常規電參量和開關量狀態；0.4kV進線和母聯回路裝有安科瑞ACR330ELH電網質量分析儀，采集回路的常規電參量、四象限電度和電網質量參數；0.4kV饋線回路裝有PZ80L系列
多功能電力儀表，采集回路的常規電參量和四象限電度[1]。此外，所有0.4kV饋線回路使用珠海派諾的八路漏電監測儀表進行剩余電流監測。本系統將上述所有133臺電力儀表納入監控范圍。
因青島的配電系統自動化起步較晚，電力監控系統所有功能均由上海安科瑞電氣股份有限公司設計并提交，業主僅根據配電室值班經驗在系統軟件功能界面的細節上提出要求。
