電動蝶閥閥門外形尺寸說明
發布時間：2014-11-24 15:50:28 文章來源：未知 作者：test 人氣：
電動蝶閥閥門外形尺寸說明
配置高平臺對夾蝶閥、電動調節蝶閥、直接安裝，閥板材質可選碳鋼、或不銹鋼、密封可選軟密封，或硬密封。廣泛的應用在食品、輕工、石油、啤酒、自來水等行業閥門的開關或伺服控制。
根據用戶不同的采購需求，TFD電動蝶閥閥門外型尺寸也有所不同，根據電動蝶閥通徑的不同，與之相對應電動蝶閥寬度、電動蝶閥下高度、電動蝶閥上高度、對夾螺、孔中徑、都不同。
如：電動調節蝶閥通徑為50（Dmm），則與之相對應電動蝶閥寬度：43（Lmm）
電動蝶閥下高度：80（H1mm）、電動蝶閥上高度：207（H mm）、對夾螺栓：4×M16、孔中徑：125（K）
選型舉例說明：
SY-YTDG-RS200-TFD250
輸出力矩：200、配套閥門DN250、與之對應電動蝶閥寬度：68（Lmm）、電動蝶閥下高度：203（H1mm）、電動蝶閥上高度：384（H mm）、對夾螺栓：12×M20、孔中徑：350（K）
工作電源：220VAC、伺服控制輸出，動作時間：30秒、輸入輸出：4—20mADC

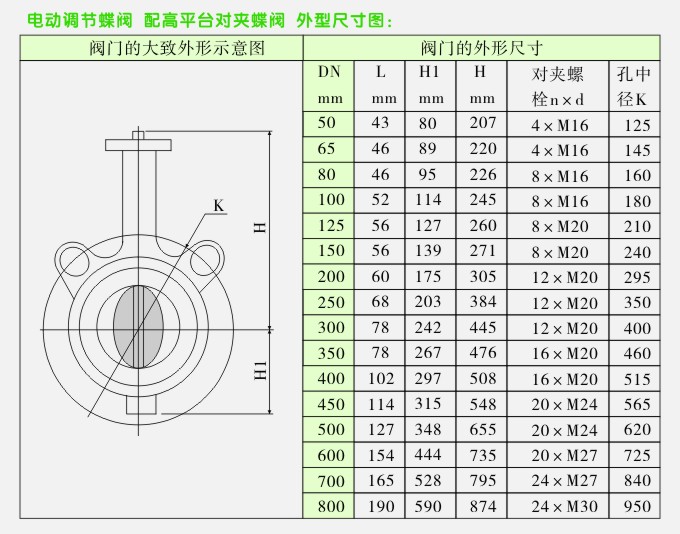

TFD電動蝶閥閥門外型尺寸圖：
本文關鍵字：電動蝶閥,防爆電動調節閥
-
