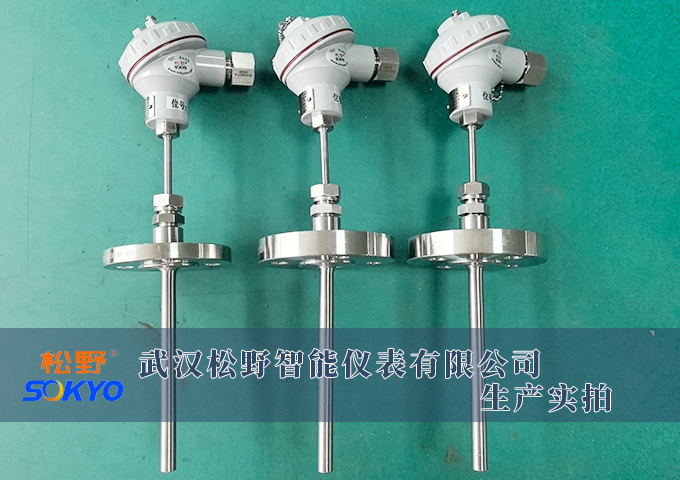

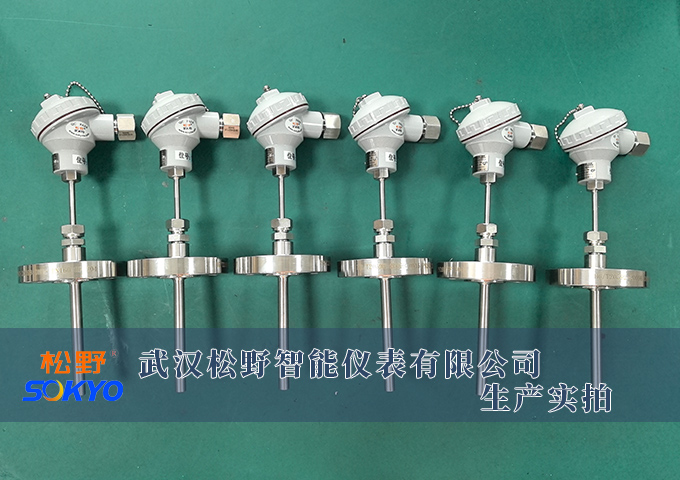

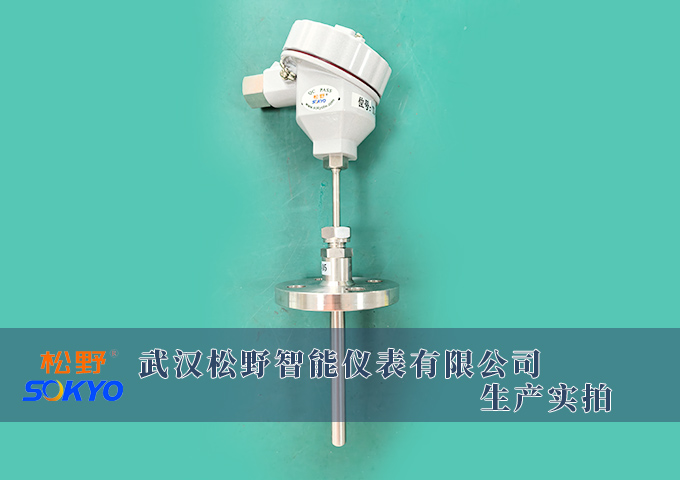

結構組成

• 感溫元件：位于探桿前端，是直接與被測介質接觸的部分。如果是熱電偶，感溫元件由兩種不同的金屬材料組成。
• 保護套管：探桿部分一般有金屬保護套管，它不僅起到機械保護作用，防止感溫元件受到介質的沖刷、腐蝕和機械損傷，還能在一定程度上保證測量的準確性和穩定性。
• 接線盒：頂部的白色部分可視為接線盒，它用于連接感溫元件與外部電纜。接線盒內部可能有簡單的信號處理電路或接線端子，方便與后續的測量和控制設備連接。部分接線盒還具備一定的防護等級，能夠防止灰塵、水分等進入，保護內部元件。
• 安裝法蘭：底部的法蘭盤用于將溫度變送器（傳感器）安裝到設備或管道上，確保其穩固地固定在測溫位置。法蘭上的標記有助于識別設備的型號、規格等信息，方便安裝和維護。

• 傳感器部分：
  • 熱電偶：基于塞貝克效應，即兩種不同成分的導體組成閉合回路，當兩端存在溫度差時，回路中會產生電動勢。通過測量這個電動勢的大小，就可以確定被測溫度。
  • 熱電阻：利用導體或半導體的電阻值隨溫度變化的特性。以鉑熱電阻為例，其電阻值與溫度之間存在著較為精確的函數關系，通過測量電阻值的變化來推算溫度。
• 變送器部分：會將傳感器輸出的微弱電信號（如熱電偶的毫伏級信號或熱電阻的電阻變化信號）進行放大、線性化處理和溫度補償等，然后轉換成標準的電流信號（如4 - 20mA）或電壓信號輸出，以便于遠距離傳輸和與各種控制系統、顯示儀表兼容。

特點

• 安裝方便：通過法蘭安裝，能夠快速、穩固地固定在設備或管道上，減少了安裝時間和難度。
• 適用性廣：探桿的長度和直徑可以根據不同的測溫需求進行定制，能夠適應各種復雜的測溫環境，如高溫、高壓、腐蝕性介質等。
• 精度較高：采用優質的感溫元件和先進的制造工藝，能夠提供較為準確的溫度測量值，滿足工業生產中對溫度控制的要求。
• 穩定性好：保護套管和密封結構有效地保護了感溫元件，減少了外界因素對測量的干擾，保證了設備在長期使用過程中的穩定性。
•

• 應用場景

  • 電力行業：用于測量鍋爐、汽輪機、發電機等設備的溫度，監測設備的運行狀態，防止過熱故障的發生。
  • 化工行業：在化學反應釜、管道、儲罐等設備中安裝，實時監測介質的溫度，確保化學反應的順利進行和產品質量。
  • 冶金行業：測量高溫熔爐、軋機等設備的溫度，為生產過程的溫度控制提供準確數據，保證金屬材料的加工質量。
  • 制藥行業：對制藥設備、反應容器等進行溫度監測，確保藥品生產過程中的溫度條件符合要求，保證藥品的質量和安全性。
