污水電磁流量計運行故障及處理方法
發布時間：2015-03-05 10:18:18 文章來源：未知 作者：test 人氣：
電磁流量計的典型故障診斷及處理，污水電磁流量計外形結構有分體的，本體和顯示部份可以相距100米.，標準的兩線制電流4-20 mA輸出。測量一般導電率大于20us/cm的介質，安裝方便,可以水平安裝,也可以垂直安裝,或傾斜安裝,測量精度高,可達0.5%廣泛用于石油化工、化纖、輕工食品、造紙、制糖、制藥、冶煉、給排水、環保、電力、鋼鐵等工業領域。
污水電磁流量計的典型故障診斷及處理
1.零點不穩定
檢查介質是否充滿測量管及介質中是否存在氣泡，如有氣泡，可在上游加裝消氣器；如水平安裝，可改成垂直安裝。檢查儀表接地是否完好，如不好應進行三級接地（接地電阻不大于100Ω）。檢查介質導電率應不小于5μs/cm。檢查介質是否淤積于測量管中，清除時注意不要將內襯劃傷。
2.無流量輸出
檢查電源部分是否存在故障，測試電源電壓是否正常，測試保險絲通斷；檢查傳感器箭頭是否與流體流向一致，如不一致可調換傳感器安裝方向；檢查傳感器是否充滿流體，如沒有充滿流體應更換管道或垂直安裝。
3. 流量指示值與實際值不符
檢查傳感器中的流體是否充滿管路及流體中是否存在氣泡，如有氣泡可在上游加裝消氣器；檢查各接地情況是否良好；檢查流量計上游是否有閥，若有應移至下游或使之全開；檢查轉換器量程設定是否正確，如不對應重新設定正確量程。
4. 信號越來越小或突然下降
測試兩電極間絕緣是否破壞或被短路，兩電極間電阻值正常在70～100Ω；測量管內壁可能沉積污垢，應清洗和擦拭電極，切勿劃傷內襯。檢查測量管襯里是否被破壞，如破壞應予以更換。
5. 示值在某一區間波動
檢查環境條件是否發生變化，如出現新干擾源及其它影響儀表正常工作的磁源或振動等，應及時清除干擾或?qū)⒘髁坑嬕莆?；檢查測試信號電纜，用絕緣膠帶進行端部處理，使導線、內屏蔽層、外屏蔽層以及殼體之間不相互接觸。

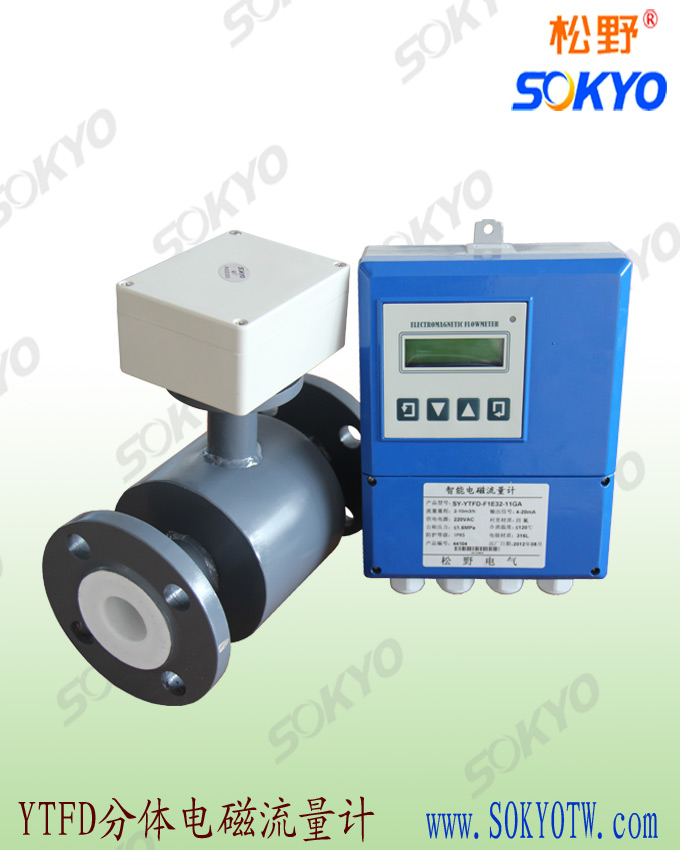

一、污水電磁流量計,YTFD分體式電磁流量計 技術參數
1、公稱通徑DN(mm) 、特殊規格可以定制、
常用通徑：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN800、DN1000、DN1200
2、流動方向
正向、反向、凈流量、量程比：150：1
3、精度等級
±0.5% FS （0.5級）、 ±1.0 % FS（1.0級）
重復性誤差：測量值的 ± 0.2 % FS
4、介質溫度
橡膠襯里： -20 ℃ ~ 60 ℃
聚四氟乙烯襯里：-30 ℃ ~ 130 ℃
5、工作壓力
DN10 ~ DN65：≤ 2.5 MPa
DN80 ~ DN150：≤ 1.6 MPa
DN200 ~ DN1200 ：≤ 1.0 MPa
6、流量范圍
流量對流速范圍是 0.3 ~15 m/s、
流量的大致估算 Q =（3.14×Dn2×流速 ×3600）÷ 4 ÷ 1000000 = m3/h
7、電導率范圍
被測流體電導率 ≥ 10 μs/cm、
以水為成份的介質、其導電率在 200-800 μs/cm范圍內均可選用，酸、堿、等溶液度可選用電磁流量計
8、輸出電流及負載電阻：
電流輸出 DC 4~20mA、全隔離、負載電阻＜750 歐姆
頻率輸出/ 脈沖 0 ~ 1kHz 、光電隔離 OCT、導通時 集電極最大電流為 25mA
9、電極材料和襯里材料
電極：316不銹鋼、哈氏合金（HC）、 鉭（Ta）、鈦（Ti）、鉑金（Pt）任意選擇
襯里：橡膠、聚四氟乙烯 F4
10、防護等級
標準型 I P65、特殊要求可以做到 IP68、只有分體式才可以選擇
11、供電電源
交流供電：AC/DC 85~265V、45~63HZ、
直流 供電：DC 24 V 、產品總功耗：≤ 20W
12、連接方式：
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB 9119-2000 的規定。
直管段長度： 上游 ≥ 5DN、 下游 ≥ 2DN
插入式流量計、則沒有法蘭
13、工作環境
環境溫度：-25℃ ~ 60℃
相對濕度：5% ~ 95% RH
14、常見介質電導率 μs/cm
各種酸：10 ~ 801×104 堿液：8 ~ 30×104
牛奶：200 ~ 300 蒸餾水：0.01 ~ 5
啤酒：600 ~ 800 麥芽汁：500 ~ 1000
水及飲料：200 ~ 800 水果醬：400~ 1000
