霍爾電流變送器,DFH6電流變送器

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產霍爾電流傳感器,DFH6電流變送器,霍爾電流變送器的廠家,隔離技術,豐富的生產經驗,性能穩定可靠,抗干擾能力強
一、霍爾電流傳感器,DFH6電流變送器產品特點
①、可同時測量直流電流、交流電流、或脈動直流、
       且分為開環霍爾式和閉環霍爾式兩種、
②、原邊副邊高度絕緣、環氧樹脂澆注灌封、安全可靠
      變送器直流輸出、DC 4~20mA、DC 0~5V、
       跟隨輸出、± 4V、±5V、±20mA、±25mA、
                         ±50mA、±100mA、±150mA
③、開環型、適應所有穿孔尺寸、所有工作電源都可選用
       開合式穿孔結構、安裝時不用切斷母線、安裝方便
④、閉環型、工作電源只能選雙電源、即±12 V、±15 V
       只有不可拆卸的穿孔尺寸可做成閉環霍爾式
⑤、開環型工作原理、
       被測電流產生磁通量聚集在磁路中并由霍爾器件檢出
       霍爾電壓信號、經過放大器放大、該電壓信號精確的反映出原邊電流。
⑥、閉環型工作原理、
       被測電流流過導體產生的磁通量與霍爾電壓經放大產
       生的副邊電流通過副邊線圈所產生的磁通量相平衡。
       副邊電流精確反映原邊電流
⑦、工作電源、DC24V、15V、12V、±12 V、±15V
        產品精度、±1.0 %FS 、±0.5 %Fs、
        廣泛應用于電源裝置、電力系統、UPS電源、變頻器、電焊機等領域
二、霍爾電流傳感器,DFH6電流變送器常用型號
常用型號：
SY-DFH2-KD500
SY-DFH4-BC500
SY-DFH6-KC500
SY-DFH8-KE500
SY-DFH10-BD500
SY-DFH16-BE500
SY-DFH19-KB500

霍爾電流傳感器,DFH6電流變送器品牌模塊

霍爾電流傳感器,DFH6電流變送器技術參數
1、輸入信號：10mA、20mA、50mA、100mA、200mA、500mA
2、輸出信號：±4V、±5V、4-20mA DC、0-5V DC
3、工作電源：±15V、±12V、15V、12V
4、測量精度：開環式：線性度±1.0%FS、精度等級1.0；閉環式：線性度±0.5%FS、精度等級0.5；
5、絕緣耐壓：3000V/50HZ 1min
6、負載阻抗：電壓輸出≥10KΩ 電流≤350Ω
7、溫度漂移：≤0.02%/度
8、響應時間：＜1us
9、消耗電流：＜25mA
10、工作溫度：-20~70度
11、儲存溫度：-25~85度

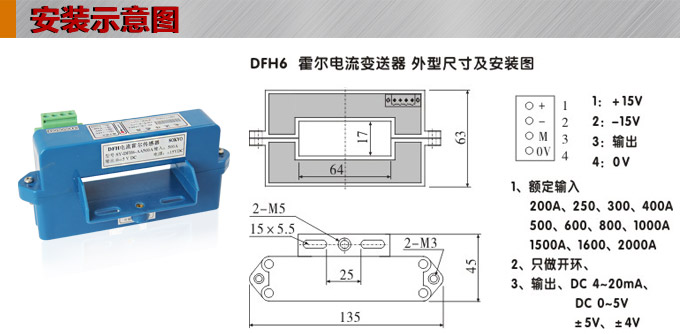

12、外形尺寸：63*135*45

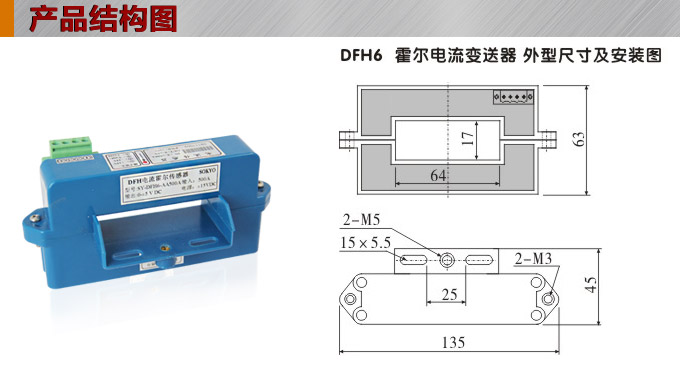

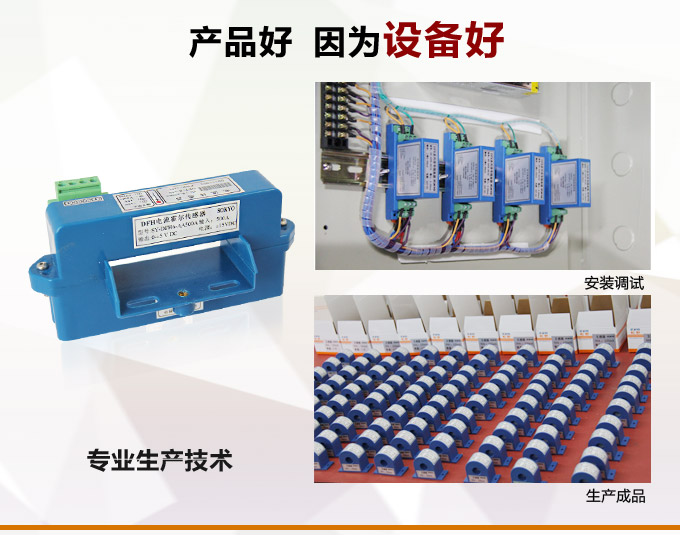

霍爾電流傳感器,DFH6電流變送器細節展示

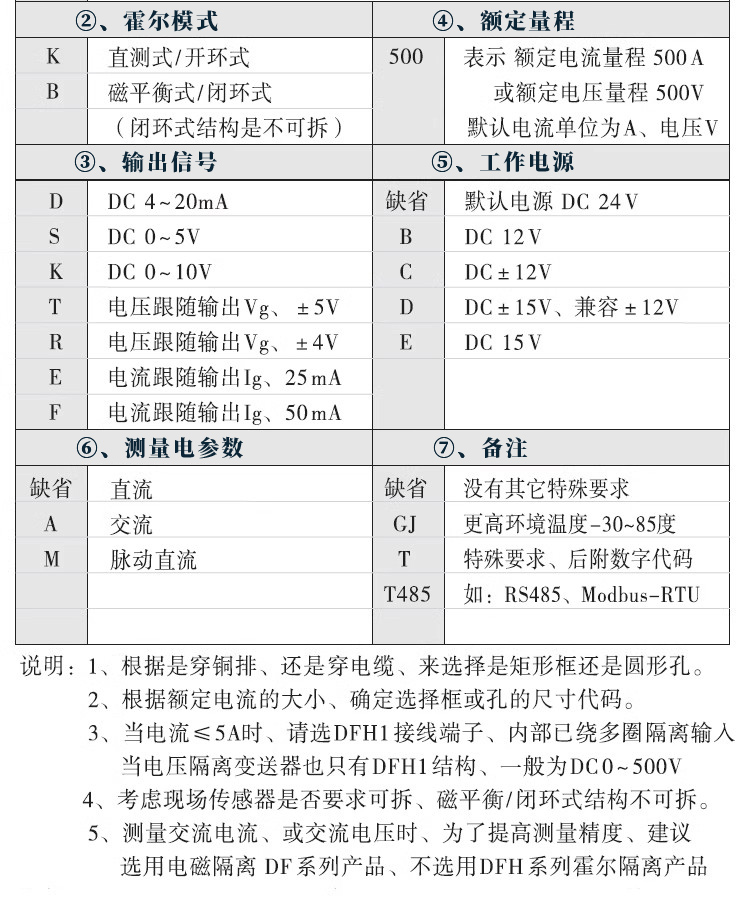

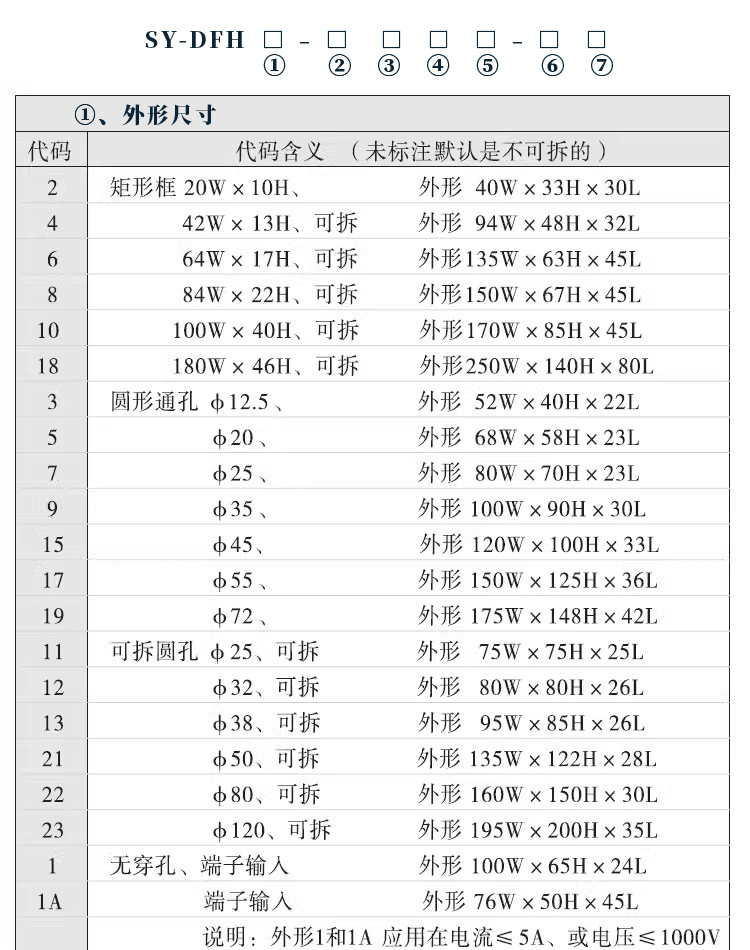

霍爾電流傳感器,DFH6電流變送器選型說明
1、穿孔尺寸根據輸入電流的大小、采用銅排還是穿孔電纜、來選擇矩形框或圓形孔尺寸的大小
2、偶數為矩形框、出產品DFH2不可拆卸、DFH4、6、8、10、16都可拆卸
奇數為圓形孔、產品DFH3、5、9、15、17、19不可拆卸、DFH11、13都可拆卸、觀察產品圖片可分辨
3、開環霍爾式、所有工作電源都可以選用、默認缺省為DC24V、所有穿孔尺寸都可做成開環式
即有產品DFH2、4、6、7、10、16、DFH3、5、9、11、13、15、17、19
4、直流輸出DC4~20mA、或DC0~5V、還可以電壓跟隨輸出±5V、±4V、測量直流電流時是直流輸出、
正負號代表直流電流的方向
5、閉環霍爾式、工作電源只有選用，雙電源供電，即C、DC±12V；D、±15V；
只有不可卸的穿孔尺寸可做成閉環霍爾式即有產品DFH2、3、5、9、15、17、19
6、輸出信號：跟隨輸出0~20mA、或0~25mA、或0~50mA、或0~100mA、或0~150mA
當測直流時，為直流電流輸出、當測交流時、為交流跟隨交流信號輸出
選型舉例：
SY-DFH6-KD500 開環霍爾式電流變送器、輸入電流0~500mA、直流輸出DC4~20mA、工作電源為DC24V
SY-DFH9-BC300 閉環霍爾式電流變送器、輸入電流0~300mA、跟隨輸出4~±20mA、工作電源為DC±15V
