工業壓力變送器

您現在的位置：主頁 > 產品中心 > 壓力變送器 > 工業壓力變送器 >

壓力變送器,PG1300PY平膜壓力傳感器

產品詳細參數

使用操作說明

生產實拍與資質

售前售后須知

松野電氣是專業生產壓力變送器,PG1300PY平膜壓力傳感器的廠家,優質傳感元件,精度高,溫漂小,抗變頻干擾能力強.

一、壓力變送器,PG1300PY平膜壓力傳感器產品特點：
1、工業型外形結構、鑄鋁外殼、通用、隔爆外殼、標準的4~20 m A輸出、電壓0~5V/1~5/0~10V等
2、工業型結構、安裝方便、接線端子輸出、接線簡單、根據需要電流輸出時、可選配數字顯示表頭

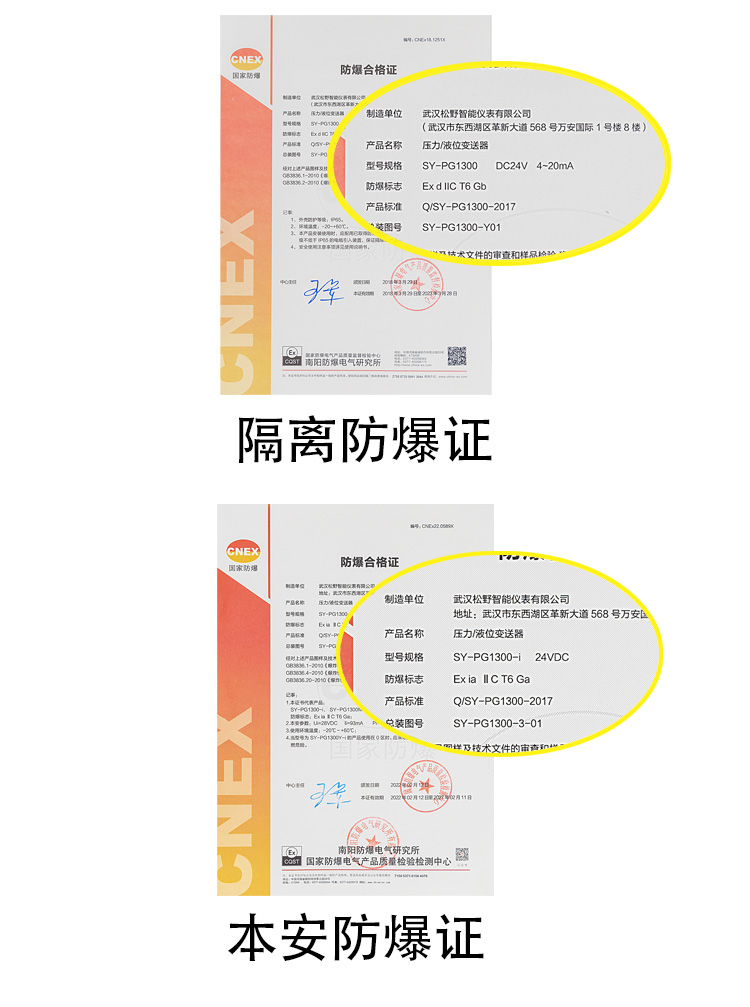

3、可選本質安全型防爆、防爆標志： Ex ia ⅡC T6 Ga
可選隔離防爆型防爆、防爆標志： Ex d ⅡB T4 Gb
4、采用計算機補償技術、溫漂小、 ±0.01 %FS / ℃、專用集成電路、精度高、抗干擾能力強
5、應用在石油、化工、鋼鐵、輕工、機械設備、能源恒壓變頻供水等行業的壓力檢測。

壓力變送器,PG1300PY平膜壓力傳感器品牌模塊

產品名稱：PG1300PY平膜壓力變送器
可選測量量程范圍：0 ~ 200MPa
常用量程：0.25、0.4、 0.5、 0.6、1.0、1.6、2、 2.5、4、6、 8、10、16、
25、32、35、40、50、60MPa
最小量程可做 0 ~ 1 kPa
信號電流：DC4~20 mA、電壓0~5V、1~5V、0~10V
負載能力：電流型≤ 600Ω、電壓型 ≥ 100kΩ
測量精度：±0.5% FS、高精度±0.25% F S
工作電源：DC 24V、電源電壓范圍：DC12V~36V
溫度漂移：零點、±0.01%FS /℃、
滿量程、±0.02%FS/℃
重復性：±0.15% Fs、回差：±0.15% FS
可選隔離防爆型防爆、防爆標志：Ex dⅡB T4 Gb
可選本質安全型防爆、防爆標志：Ex iaⅡC T6 Ga
本安參數：Ui = 28V DC 、Ii = 93 mA
Ci = 44 n F、Li = 0 mH、Pi = 0.65W
絕緣性能：≥ 50 MΩ、DC / AC500V
防護等級： I P 65

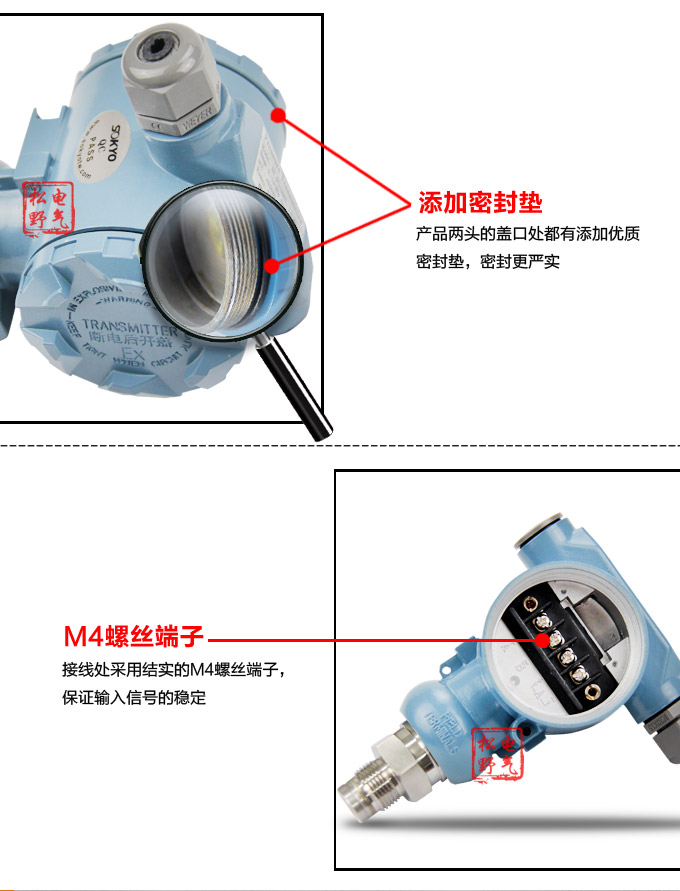

壓力變送器,PG1300PY平膜壓力傳感器細節圖2

壓力變送器,PG1300PY平膜壓力傳感器常用型號：
SY-PG1300PY -0.25MPa、
SY-PG1300PY-0.4 MPa、
SY-PG1300PY-0.5 MPa、
SY-PG1300PY-0.6 MPa、
SY-PG1300PY-1.0 MPa、
SY-PG1300PY-1.6 MPa、
SY-PG1300PY-2 MPa、
SY-PG1300PY-2.5 MPa、
SY-PG1300PY-4 MPa、
SY-PG1300PY-6 MPa、
SY-PG1300PY-8 MPa、
SY-PG1300PY-10 MPa、
SY-PG1300PY-16 MPa、
SY-PG1300PY-25 MPa、
SY-PG1300PY-32 MPa、
SY-PG1300PY-35 MPa、
SY-PG1300PY-40 MPa、
SY-PG1300PY-50 MPa、
SY-PG1300PY-60MPa
最小量程可做 0 ~ 1 kPa
